想要了解PCB焊接首先需要知道焊接工具都有哪些？電路板焊接工具主要包括:電烙鐵、焊料和助焊劑。
應該選擇最適合你的焊接項目的烙鐵頭的尺寸和形狀。烙鐵頭的更換應在烙鐵冷且未插入電源時進行。

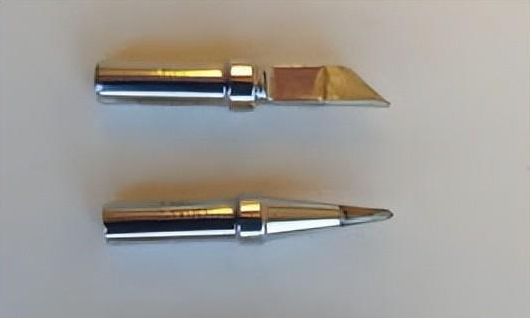

烙鐵頭的大小和形狀各不相同，更換烙鐵上的烙鐵頭很容易。
烙鐵頭可互換，以允許在更廣泛的焊接應用中使用烙鐵并焊接更多不同類型的元件。這種選擇烙鐵頭形狀和尺寸的靈活性允許技術人員根據特定的焊接項目定制烙鐵。
如果烙鐵頭太小，焊點的加熱時間會比首選時間長得多。這可能會損壞電路板和對溫度敏感的電子元件。
另一方面，如果鉆頭太大，你可能會燒毀、抬起或破裂 PCB 上的導體和焊盤。還可能損壞電子元件。有時損壞不是立即可見的，但在操作后期，組件的工作方式可能與預期不同，這種熱損壞還可能縮短電子元件的壽命。
焊料是錫和鉛的混合物。最常見的焊料類型是 60/40（60% 錫和 40% 鉛）和 63/37（63% 錫和 37% 鉛）。焊料是焊點中的填充材料。
當錫和鉛混合在一起時，合金的熔化溫度低于錫或鉛的熔化溫度。熔化溫度是焊料從固態變?yōu)橐簯B(tài)的點。對于 60/40 焊料，熔化溫度為 370 °F (188 °C)。由于其熔化溫度低，焊料會迅速熔化，因此可以在最短的時間內將組件暴露在熱量下。
用于焊接電路板的焊料有兩種形式：焊錫絲和焊膏。焊錫絲盤繞在線軸上。電子產品中使用的焊錫絲尺寸在 0.010”-0.050” (0.25mm -1.27 mm) 之間。
焊膏的保存時間相對較短。錫膏的保質期為3-6個月。如果想延長錫膏的保質期，必須冷藏。焊膏必須儲存在密封容器中。如果焊膏容器打開，會導致焊料氧化。

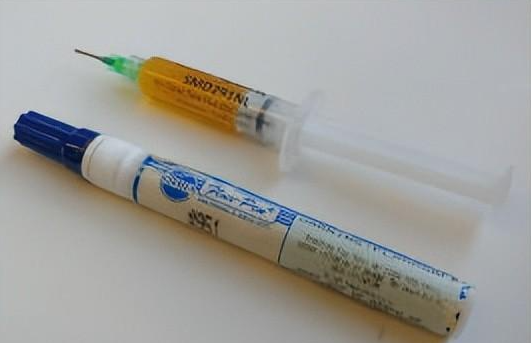

助焊劑用于去除待焊接表面的氧化物，并防止在焊接過程中形成新的氧化物。松香助焊劑是電子應用中最流行的助焊劑類型。它是由松樹汁的提取物制成的。
